管网和污水-智慧排水管网末梢监测场景解决方案.docx
随着社会经济的不断发展，人们对于城市建设的要求也不断地提高，城市污水管网系统的建设以及对于城市雨污水排放的相关监测技术要求也越来越高，为了满足人们对于城市化建设要求以及城市化的发展标准，加强城市雨污水管网建设，提高城市雨污水监测技术与标准就显得十分的必要。加强城市雨污水管网建设，提高城市雨污水监测技术与标准，把监测重心放在城市核心功能区、人员密集区、重大基础设施等重点区域。一般是针对排口的水位，流量以及水质情况来进行综合性的分析，安装视频监控，实时监控排污口情况。同时兼顾其他地方以监测新的污染源的产生。
特点：
多参数监测：支持对多种水质参数（如COD、BOD、pH、电导率、温度等）的实时监测
高精度与稳定性：采用高品质传感器，确保数据的准确性和可靠性，即使在复杂的地下环境中也能保持稳定
远程监控与管理：通过无线通信技术（如4G、NB-IoT），实现远程数据传输和设备管理，降低运维成本
预警与报警功能：当监测指标超过预设阈值时，系统自动触发预警，及时通知管理人员
应用场景：城市市政排水管网、污水处理厂进水口等。
特点：
实时水位监测：能够实时监测管道内的水位和流量，提前预警内涝风险
低功耗设计：设备采用超低功耗设计，适合长期运行，部分设备支持电池供电
超强防护：设备具备IP68防水、防尘、防爆设计，适用于恶劣的地下环境
应用场景：城市低洼区域、隧道、地下停车场等。
特点：
高精度监测：采用高精度电极探头，确保水质监测数据的准确性
综合评估：支持多参数监测和综合评估，全面了解水质状况
智能化管理：系统可根据水质数据自动调整水处理工艺，实现智能化管理
应用场景：城市污水管网、工业废水排放管道等。
特点：
集成化设计：集成了物联网、通信、数据分析等多种技术，实现全面监测和管理
可扩展性：支持多种传感器接入，可根据需求灵活配置监测参数
数据存储与分析：系统具备强大的数据存储和分析能力，支持断网续传功能
应用场景：智慧城市建设中的综合管网监测。
特点：
体积小、安装方便：设备体积小，不占用井下空间，安装和维护简单
接触式测量：采用接触式测量技术，测量精度更高
多种通信方式：支持多种通信方式（如GPRS、NB-IoT），确保数据传输的可靠性
应用场景：小型排水管道、窨井等。

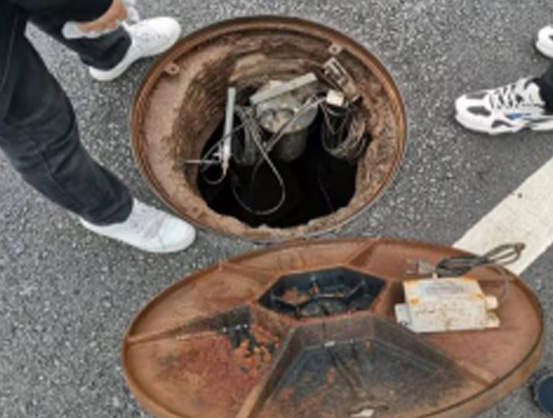

建立全覆盖物联网监测监控体系，快速感知。在地下井口关键节点、雨水排水口、污水排放口等排水设施布设地下水质监测设备，同时，建设完善重点生活污水排口的视频感知传输体系，实时监控非法偷排等视频信息并取证，实现所有信息快速感知、实时掌握运行情况。
构建地下管网在线监测数据分析云平台并持续运行，对监测数据进行分析，优化布点方案、提高监测数据的有效性和质量。
构建一体化管控平台，建立科学的分析工具，对项目范围内的地下管网进行持续管控，及时评估，执行有效的提质增效方案措施。
（1）核心监测参数：
核心监测参数 | 设备名称 | 设备原理 |
在线监测设备 | ||
PH | 在线PH传感器 | 玻璃电极法 |
溶解氧 | 在线溶解氧传感器 | 荧光法 |
电导率 | 在线电导率传感器 | 接触式电极法 |
浊度 | 在线浊度传感器 | 散射光法 |
悬浮物 | 在线悬浮物传感器 | 散射光法 |
水中油 | 在线水中油传感器 | 荧光法 |
透明度 | 在线透明度传感器 | 可见光吸收法 |
化学需氧量COD | 在线COD传感器/在线全光谱多参数传感器 | 双波长紫外吸收法/全光谱法 |
氨氮 | 在线氨氮传感器/在线全光谱多参数传感器 | 离子选择法/全光谱法 |
流量 | 超声波多普勒流量计/超声波雷达流量计 | 超声波多普勒式/雷达式 |
水位 | 静压式液位计/雷达液位计 | 压力式/雷达式 |
井盖异动 | 井盖异动传感器 | 重力原理法 |
甲烷浓度 | 甲烷浓度传感器 | 电化学法 |
便携监测设备 | ||
化学需氧量COD | 便携式多参数分析仪 | 光电比色法 |
氨氮 | ||

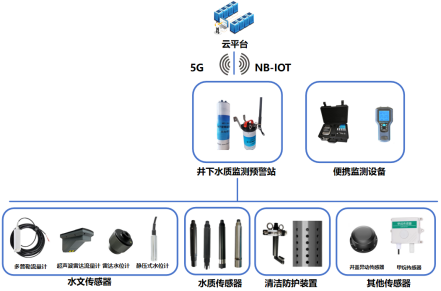

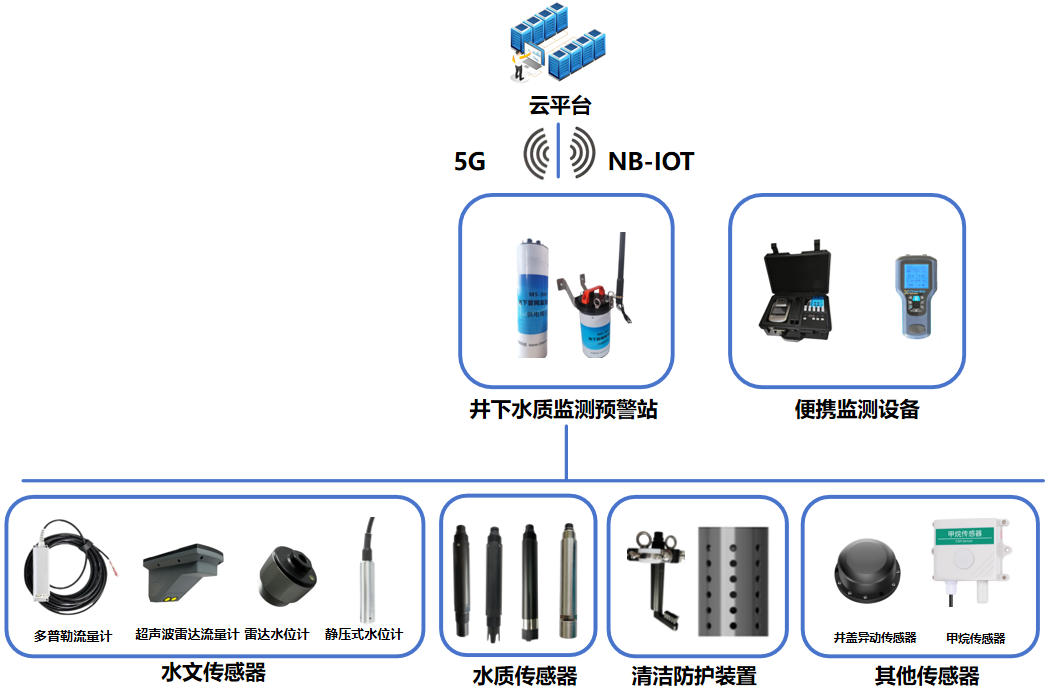

（2）设备类型选择
井下水质监测预警站：

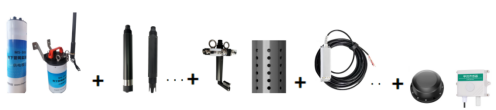

水质传感器 清洁防护装置 流量计 井盖异动气体传感器
便携监测设备：

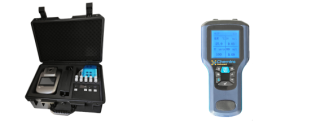

便携式多参数分析仪 便携式多参数检测仪
设备名称 | 监测参数 | 图片示例 |
井下水质监测预警站 | 监测参数：PH、溶解氧、电导率、浊度等在线传感器设备； 数据更完整：断点续传及检验码功能，实现数据0漏传。 采集类型更丰富：适配更多波特率及校验功能相同的485设备及电流、电压输出设备。 功耗更低具有微功耗模式； |
|
长续航版 电池模块：锂亚电池； 续航：1年（常规5参数+清洁刷（间隔30分钟））； | ||
充电版 电池模块：锂电池； 续航：6个月（常规5参数+清洁刷（间隔30分钟））； | ||
在线监测设备 | ||
在线PH传感器 | 原理：玻璃电极法 量程：0-14 pH 精度：±0.1 pH |
|
在线溶解氧传感器 | 原理：荧光法 量程：0～20.00 mg/L 精度：±2% |
|
在线电导率传感器 | 原理：接触式电极法 量程：0～5000 μS/cm 精度：读数的±1% |
|
在线浊度传感器 | 原理：散射光法 量程：0~1000.0 NTU 精度：±5%或±3 NTU以大者为准 |
|
在线悬浮物传感器 | 原理：散射光法 量程：0～200.0 mg/L 精度：±5%(取决于污泥同质性) |
|
在线水中油传感器 | 原理：荧光法 量程：0～40.00 mg/L 精度：读数的±3% |
|
在线透明度传感器 | 原理：可见光吸收法 量程：50～2000 mm 精度：±10% |
|
在线COD传感器 | 原理：双波长紫外吸收法 量程：0～500.0 mg/L 精度：读数的±5% |
|
在线氨氮传感器 | 原理：离子选择电极法 量程：0～100.00 mg/L 精度：读数的±10%或±1 mg/L 以大者为准 |
|
在线全光谱多参数传感器 | 原理：全光谱吸收法 量程： COD：0～200mg/Lequiv. KHP；色度：0～500Hazen；TOC：0～150mg/L；浊度：0～400NTU；BOD：0～150mg/L； UV254：0～1.5AU；TP：0～15mg/L；TN：0～100mg/L；NHN：0～80mg/L；硝酸盐：0～15mg/L； 亚硝酸盐：0～10mg/L；CODMn：0～100mg/L 精度：±5%F.S. |
|
多普勒流量计 | 流速量程：0.02～6.5m/s 流速精度：± 1.0%、 ±0.01m/s 静压液位量程：0.01~10m 静压液位分辨率 0.001m |
|
超声波雷达流量计 | 雷达测速范围：0.1-20m/s 雷达测速精度：0.01m/s 雷达测速分辨力：0.001m/s 流速方向识别：双向自动识别 雷达测距范围：0-20m 雷达距离精度：±2mm 雷达测距分辨率：1mm 超声波测速范围：0.02~6.5m/s 超声波测速精度：±0.01m/s 超声波水位量程：0.03-5m |
|
静压式液位计 | 原理：压力式 精度：±0.1% F·S 量程：0～65m |
|
雷达液位计 | 测量范围：0.1m～65m 测量精度：±1mm 波束角度：6° |
|
井盖异动传感器 | 测量轴：X轴、Y轴 测量范围：±90° 分辨率：0.01° 测量精度：0.05°（静态） |
|
甲烷浓度传感器 | 甲烷测量范围：0~100%LEL 甲烷精度：土5%FS 分辨率：1%LEL |
|
便携监测设备 | ||
便携式多参数分析仪 | 检测参数：COD、 高锰酸盐指数、氨氮、总磷、总氮、硝酸盐氮、亚硝酸盐氮、磷酸盐、硫酸盐、亚硫酸盐、硫化物、余氯、重金属（铜镍锌锰）等 工作波长范围：420nm 520nm，580nm，610nm；波长半宽度：5±2（nm）； 仪器的检测范围：吸光度值0.000-3.000； 光源灯：冷光源； 分辨率：0.001； |
|
手持式多参数检测仪 | 显示：3.3 英寸单色液晶显示屏 外形尺寸：200mm*101mm*36mm 防护等级：IP67 连接设备：全系传感器式设备 |
|
